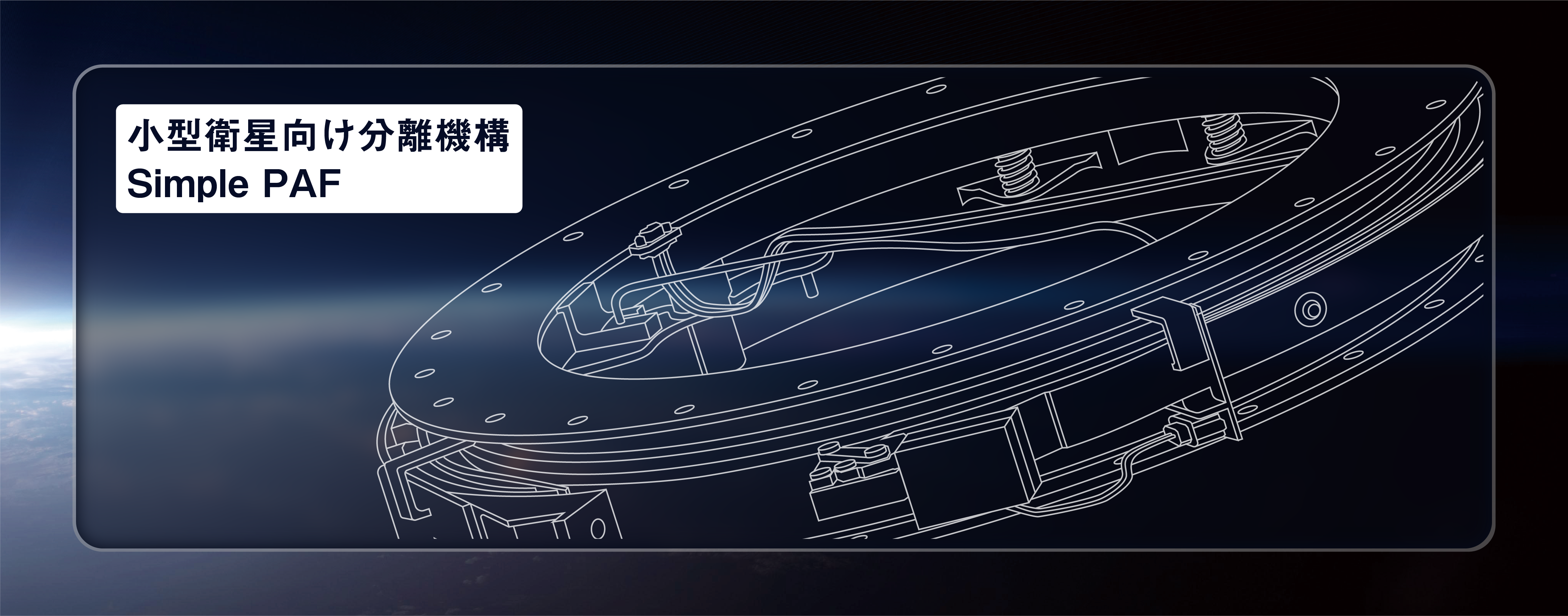

シンプルな運用と低衝撃を両立する、小型衛星向け分離機構
Simple PAFは、川崎重工業株式会社が製造する、小型衛星向けの衛星分離機構です。Space BDは、製品の提供に加え、衛星・ロケットとのインターフェース調整、適合性確認、調達および打上げに向けた技術支援を提供します。
火工品を使用しない分離方式により、衛星・ペイロードへの分離衝撃を低減します。
マルマンクランプバンド方式を採用し、1か所の締付作業で衛星とロケットを結合。組立・搭載作業の簡素化に貢献します。
部品形状と機構をシンプルにし、部品点数を抑えた設計により、コストと納期の低減を図っています。
分離確認スイッチ、アンビリカルラインなどの標準オプションに加え、ミッション条件に応じた個別仕様にも対応します。
|
項目 |
Simple PAF 8M |
Simple PAF 15M |
|
機械インターフェース |
8インチクラス |
15インチクラス |
|
ピッチ円直径 |
203.2 mm |
381.0 mm |
|
搭載可能な衛星質量の目安※ |
100 kg以下 |
250 kg以下 |
|
衛星分離部全体質量の参考値 |
2.4 kg |
3.6 kg |
|
衛星放出バネ |
6本 |
12本 |
|
標準オプション |
分離確認スイッチ、アンビリカルライン |
分離確認スイッチ、アンビリカルライン |
※搭載可能な衛星質量は目安です。衛星の重心位置、剛性、慣性特性および打上げ環境によって適用可否が異なります。個別ミッションへの適合性は、Space BDまでお問い合わせください。
Space BDは、Simple PAFの製品提供だけでなく、衛星の仕様とミッション条件に応じた導入検討を支援します。
支援内容
- 搭載可能性・包絡域の初期確認
- オプションおよび個別仕様の調整
- 見積り、納期、発注・調達支援
- 国内外への輸送・輸出入支援
Simple PAF User’s Manual｜日本語｜Rev.0｜PDF
Simple PAF 8Mおよび15Mの適用を初期検討するための参考資料です。製品構成、機械・電気インターフェース、包絡域、最大荷重、分離特性および質量特性などを掲載しています。
本マニュアルはSimple PAF 8Mおよび15Mを対象としています。製品仕様および掲載内容は改訂される場合があります。個別ミッションへの適合性、最新仕様、価格および納期については、Space BDまでお問い合わせください。
搭載可能性の確認から、調達・打上げまで、お気軽にご相談ください。
